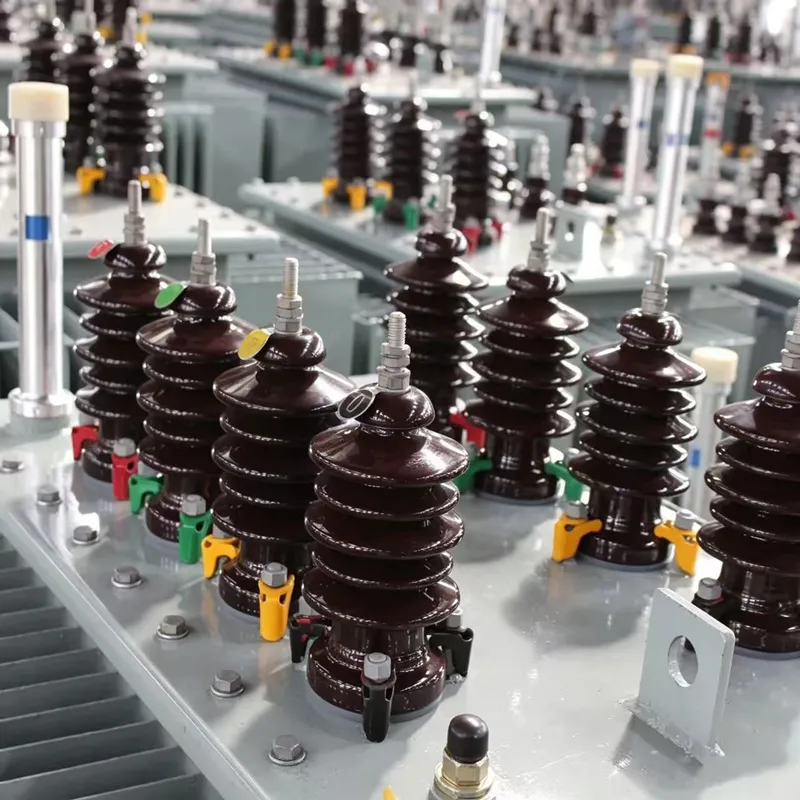

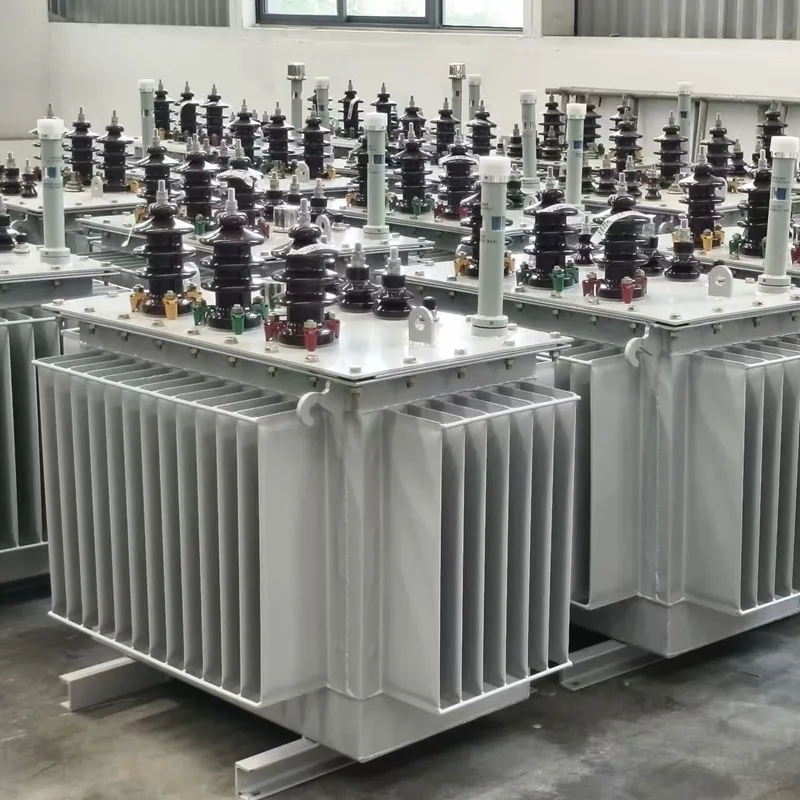

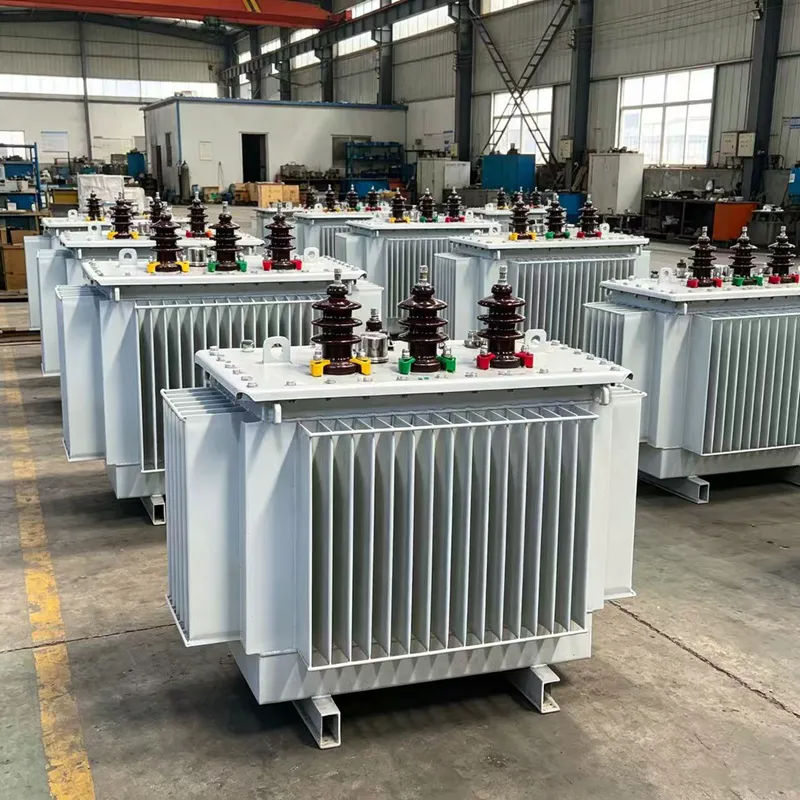

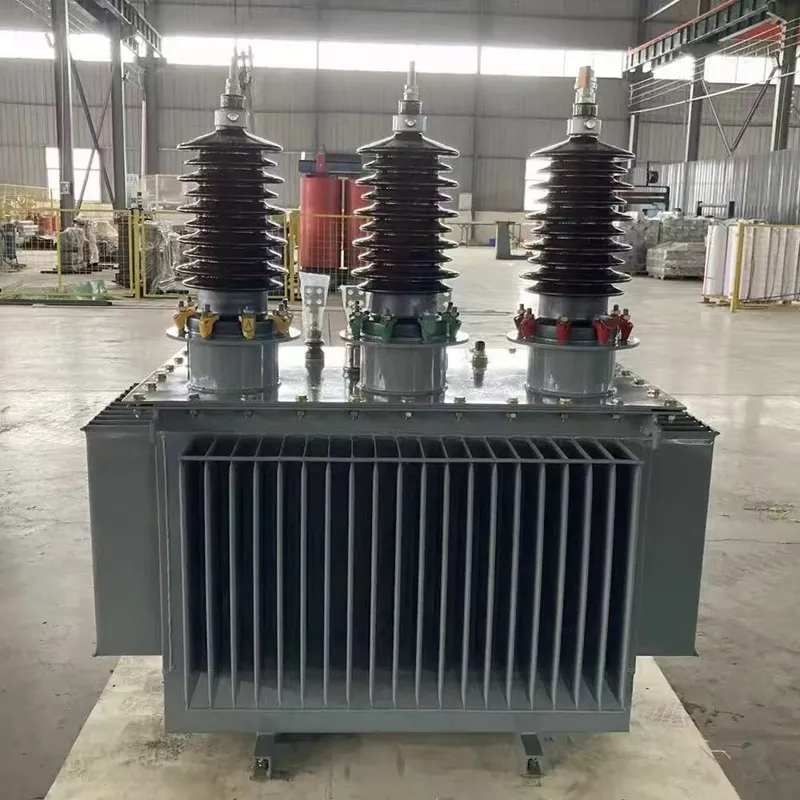

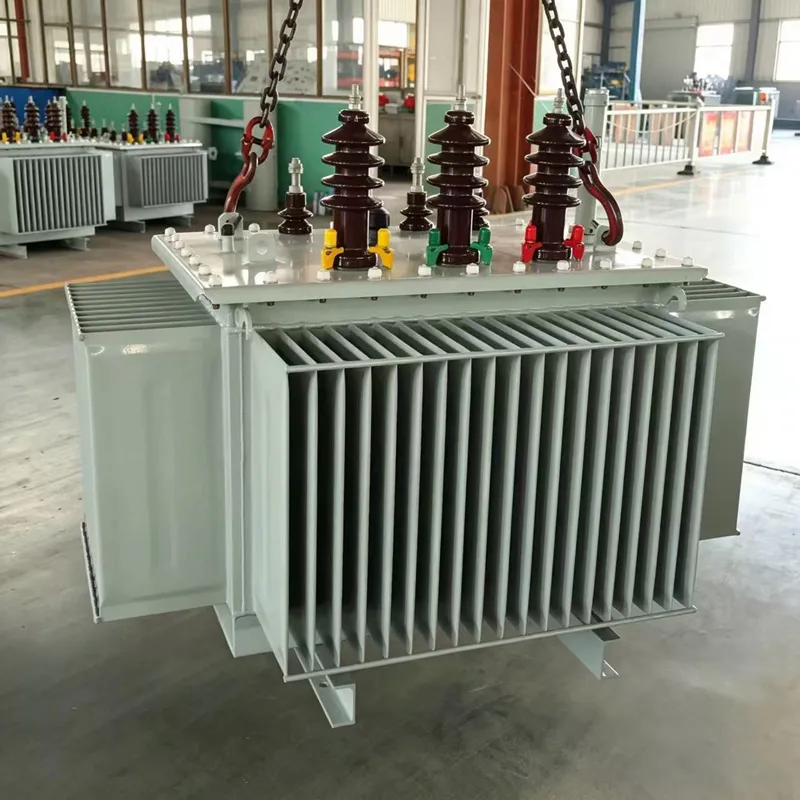

Le Redway Électrique Transformateur immergé dans l'huile triphasé 50kVA est un transformateur de distribution compact et économe en énergie conçu pour les réseaux moyenne tension de 10 kV descendant jusqu'à une sortie basse tension de 0,4 kV. Fabriquée dans notre usine de production de 20 000 m² à Shijiazhuang selon la norme CEI 60076-1, cette unité est conçue pour un service continu fiable dans les installations de sous-stations extérieures montées sur poteaux, sur socle et au niveau du sol dans le monde entier.
Ce Transformateur immergé dans l'huile triphasé 50kVA est disponible dans les grades de perte S11 et S13, avec des options de bobinage en cuivre ou en aluminium, un groupe vectoriel Dyn11 ou Yyn0 et un changeur de prises DETC standard de ±2×2,5 %. Chaque unité est soumise à un test de routine complet en usine avant expédition et est expédiée avec un rapport de test signé.
Tension et capacité personnalisables selon les besoins.
| Perte de charge maximale et perte maximale à vide des transformateurs avec une fréquence nominale de 50 Hz |
| |
1re année |
2e année |
| Puissance nominale |
Perte de charge maximale |
Perte maximale à vide |
Perte de charge maximale |
Perte maximale à vide |
| kVA |
(Unité : pouce) |
(Unité : pouce) |
(Unité : pouce) |
(Unité : pouce) |
| ≤25 |
900 |
70 |
600 |
63 |
| 50 |
1100 |
90 |
750 |
81 |
| 100 |
1750 |
145 |
1250 |
130 |
| 160 |
2350 |
210 |
1750 |
189 |
| 250 |
3250 |
300 |
2350 |
270 |
| 315 |
3900 |
360 |
2800 |
324 |
| 400 |
4600 |
430 |
3250 |
387 |
| 500 |
5500 |
510 |
3900 |
459 |
| 630 |
6500 |
600 |
4600 |
540 |
| 800 |
8400 |
650 |
6000 |
585 |
| 1000 |
10500 |
770 |
7600 |
693 |
| 1250 |
11000 |
950 |
9500 |
855 |
| 1600 |
14000 |
1200 |
12000 |
1080 |
| 2000 |
18000 |
1450 |
15000 |
1305 |
| 2500 |
22000 |
1750 |
18500 |
1575 |
| 3150 |
27500 |
2200 |
23000 |
1980 |
| Remarque : Dans certains pays, les réglementations en vigueur autorisent des valeurs de perte plus élevées pour les transformateurs qui ne relèvent pas du champ d'application de ce tableau (tels que les transformateurs avec des plages de prises plus larges, des enroulements doubles basse tension ou des niveaux de tension plus élevés). |
Tests en usine : ce que subit chaque unité avant son expédition
Redway Electric applique un protocole de test de routine obligatoire à chaque Transformateur immergé dans l'huile triphasé 50kVAquittant notre usine de Shijiazhuang, entièrement conforme aux exigences de la norme CEI 60076-1, clause 10 :
Tests de routine (chaque unité) :
| Test |
Référence standard |
Critère d'acceptation |
| Résistance d'enroulement (tous les robinets) |
CEI 60076-1 §10.2 |
À ±0,5 % de la valeur de conception calculée |
| Mesure du rapport de tension |
CEI 60076-1 §10.3 |
Dans ± 0,5 % du rapport nominal |
| Vérification du déphasage |
CEI 60076-1 §10.3 |
Dyn11 / Yyn0 confirmé |
| Perte à vide et courant à vide |
CEI 60076-1 §10.4 |
≤125W (S11) / ≤95W (S13) |
| Perte de charge et impédance de court-circuit |
CEI 60076-1 §10.5 |
À ±10 % des valeurs spécifiées |
| Test de tension induite |
CEI 60076-3 §12.3 |
2× tension nominale, 60 secondes, pas de panne |
| Tenue de source séparée (HV) |
CEI 60076-3 §12.2 |
35 kV AC, 60 secondes, pas de panne |
| Résistance d'isolation |
Mesure Megger |
≥1 000 MΩ (référence 20°C) |
| Test de pression de fuite d'huile |
Protocole d'usine |
Zéro fuite à une surpression de 0,05 MPa |
Tests de type (disponibles sur demande) : Un test d'échauffement (CEI 60076-2), un test de tenue aux chocs de foudre (CEI 60076-3), un test de tenue aux courts-circuits (CEI 60076-5) et une mesure du niveau sonore (CEI 60076-10) peuvent être organisés avec des témoins tiers indépendants (SGS, Bureau Veritas, TÜV Rheinland) à la demande du client.
La documentation complète du rapport de test est fournie avec chaque expédition et disponible au format électronique (PDF) dans les 24 heures suivant la fin du test.
Applications typiques pour la puissance nominale de 50 kVA
Le Transformateur immergé dans l'huile triphasé 50kVA se situe à l'extrémité inférieure des valeurs nominales des transformateurs de distribution triphasés, ce qui en fait le choix standard pour les applications nécessitant un abaisseur fiable de 10 kV à 0,4 kV à des densités de charge inférieures :
Électrification rurale et agricole La puissance nominale de 50 kVA est la taille la plus largement utilisée pour les points de distribution au niveau des villages dans les programmes d'électrification rurale en Afrique, en Asie du Sud et du Sud-Est et en Amérique latine – où les charges connectées sont limitées à l'éclairage, aux petits appareils électroménagers, au pompage de l'eau et à un usage commercial léger. L'installation sur poteaux sur les lignes aériennes 10 kV existantes en fait l'option d'infrastructure la moins coûteuse pour étendre l'accès au réseau aux communautés dispersées.
Petits bâtiments commerciaux et unités industrielles légères Les petits ateliers, stations-service, petits hôtels, bâtiments scolaires, centres de santé et installations similaires avec des capacités installées de l'ordre de 30 à 50 kW (30 à 40 kVA à 0,8 pf) sont idéalement desservis par un Transformateur immergé dans l'huile triphasé 50kVA avec une réserve de capacité minimale.
Alimentation électrique temporaire pour chantier de construction Distribution temporaire de 10 kV pour les chantiers de construction nécessitant une alimentation BT triphasée pour les outils, l'éclairage et les petits équipements, où une unité compacte montée sur poteau constitue l'approche la plus rentable et où le transformateur sera déplacé une fois le projet terminé.
Points de collecte de microgénération solaire photovoltaïque et éolienne Installations d'énergie renouvelable à petite échelle (solaire photovoltaïque jusqu'à ~ 35 kWc) nécessitant un point d'amplification relié au réseau depuis la sortie de l'onduleur (généralement 0,3 à 0,4 kV) jusqu'au réseau de collecte local de 10 kV.
Sous-stations de secours et de secours du réseau Points d'alimentation de distribution secondaire dans des réseaux de distribution en anneau ou maillés où un transformateur à point normalement ouvert de petite capacité fournit des chemins d'alimentation de secours pendant les pannes de source primaire.
Demander une usine
Soumettez les exigences de votre projetet nous vous répondrons dans les 24 heures avec une confirmation technique complète et un prix direct usine pour votre Transformateur immergé dans l'huile triphasé 50kVA commande.
Pour obtenir le devis le plus précis, veuillez fournir :
- Quantité requise
- Tension primaire (si différente de 10kV)
- Tension secondaire (si différente de 0,4kV)
- Fréquence du réseau (50 Hz ou 60 Hz)
- Type d'installation (montée sur poteau / sur socle / intérieure)
- Norme applicable (IEC / IEEE / code réseau local)
- Destination de livraison et Incoterms requis
- Toutes conditions environnementales particulières (altitude, température, atmosphère corrosive)
