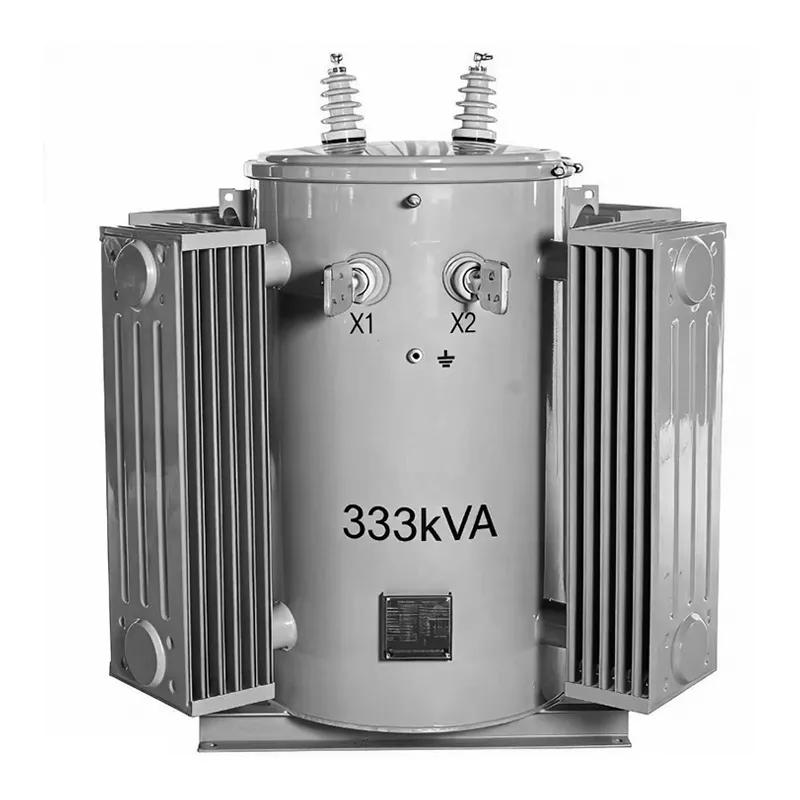

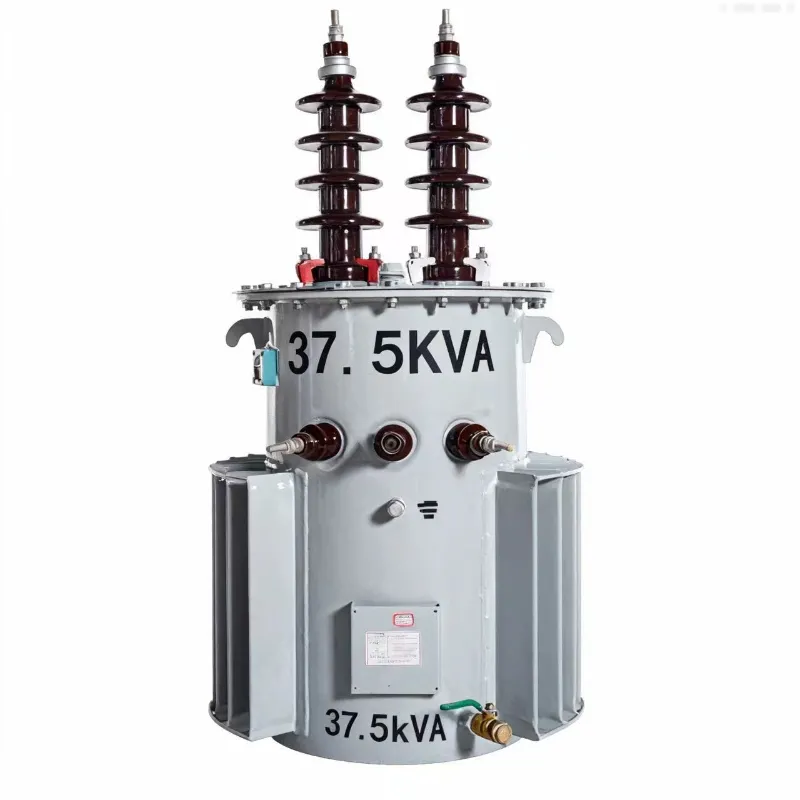

ATransformateur monophasé immergé en huileconvertit la tension dans un circuit monophasé AC, avec des enroulements primaires et secondaires enroulés sur un noyau en acier silicium à un seul membre ou en forme de croix, logé dans un réservoir en acier hermétiquement scellé ou de type conservateur rempli d’huile isolante minérale. L’huile sert à la fois de milieu isolant diélectrique et d’agent de transfert thermique, dissipant la chaleur à travers les parois du réservoir et les ailettes de refroidissement externes.

Quand spécifier monophasé sur triphasé :

Les transformateurs de distribution monophasés sont le choix dominant dans les scénarios suivants :

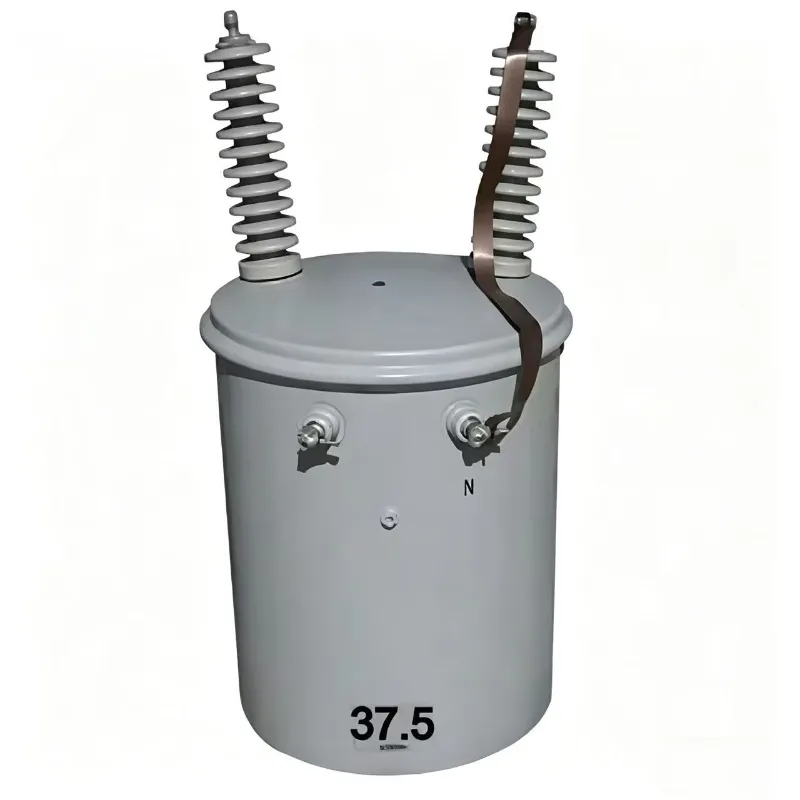

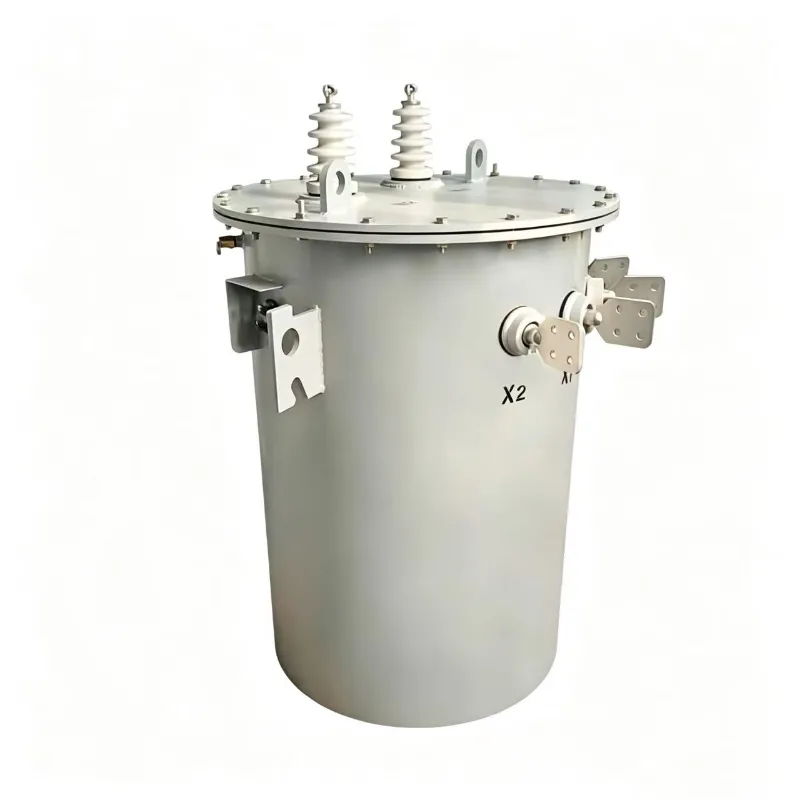

Distribution des frais généraux en milieu rural (cas d’usage mondial le plus courant)Dans les zones rurales dispersées, les lignes de distribution à moyenne tension transportent souvent des circuits monophasés (bi-fils) plutôt que triphasés afin de minimiser le coût de construction de la ligne sur de longues distances avec faible densité de charge. ATransformateur monophasé immergé en huileest l’unité correcte et la seule compatible pour ces lignes MV monophasées. Cela représente la majorité des infrastructures d’électrification rurale en Afrique, en Asie du Sud et du Sud-Est, en Amérique latine et dans certaines parties du Moyen-Orient.

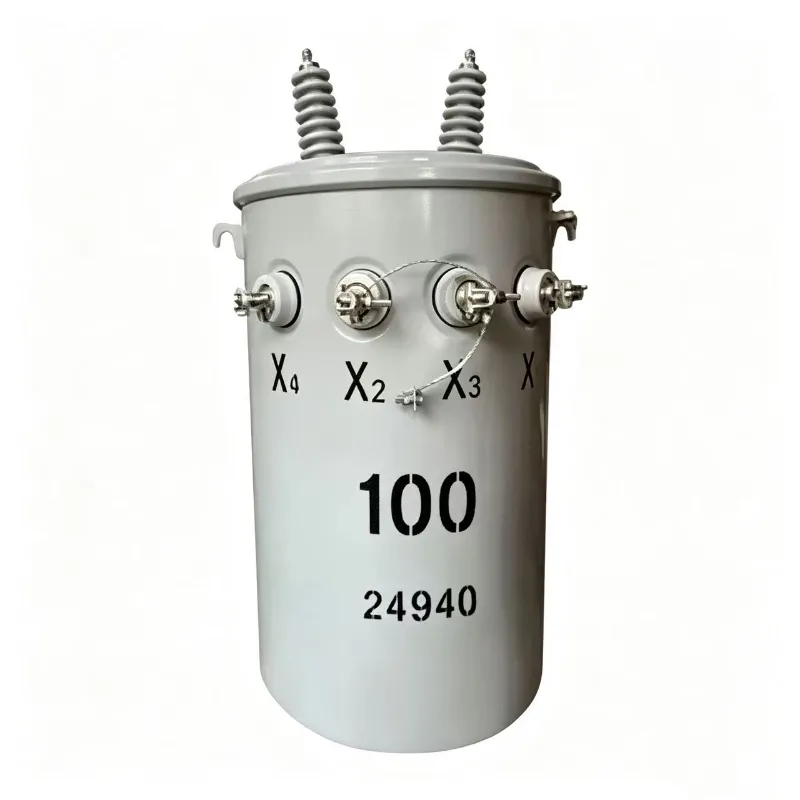

Norme nord-américaine de distribution des frais générauxLe modèle nord-américain de distribution radiale utilise principalement des lignes monophasées 7,2 kV, 7,96 kV, 13,2 kV ou 14,4 kV avec des tubes individuels montés sur des poteauxTransformateurs monophasés immergés en huile(communément appelés « transformateurs de distribution aérienne ») alimentant des charges résidentielles et commerciales petites. L’ANSI C57.12.20 régit cette conception. Redway Electric produit des unités en configuration ANSI pour ce marché.

Banque tri-unités pour l’approvisionnement triphasé à partir d’infrastructures monophaséesTrois individusTransformateurs monophasés immergés en huilepeut être connecté en banque (delta-delta, delta-star ou open-delta) pour fournir une alimentation triphasée lorsqu’une unité triphasée est trop grande, ou lorsque le remplacement modulaire des phases défaillantes est opérationnellement préférable.

Alimentation électrique pour traction ferroviaireLes transformateurs de traction monophasés 25 kV ou 27,5 kV alimentent les systèmes de caténaire aérienne. La configuration monophasée de l’entrée MV/HV reflète la conception du système d’alimentation en traction.

Charges industrielles monophasées isoléesLes grands systèmes de chauffage industriels, les équipements de soudure, les lignes de durcissement UV et autres machines monophasées au-dessus de 100 kVA nécessitent parfois un transformateur abaisseur dédié qu’une unité de distribution triphasée standard ne peut pas servir efficacement.

Caractéristiques structurelles clés et avantages de fabrication

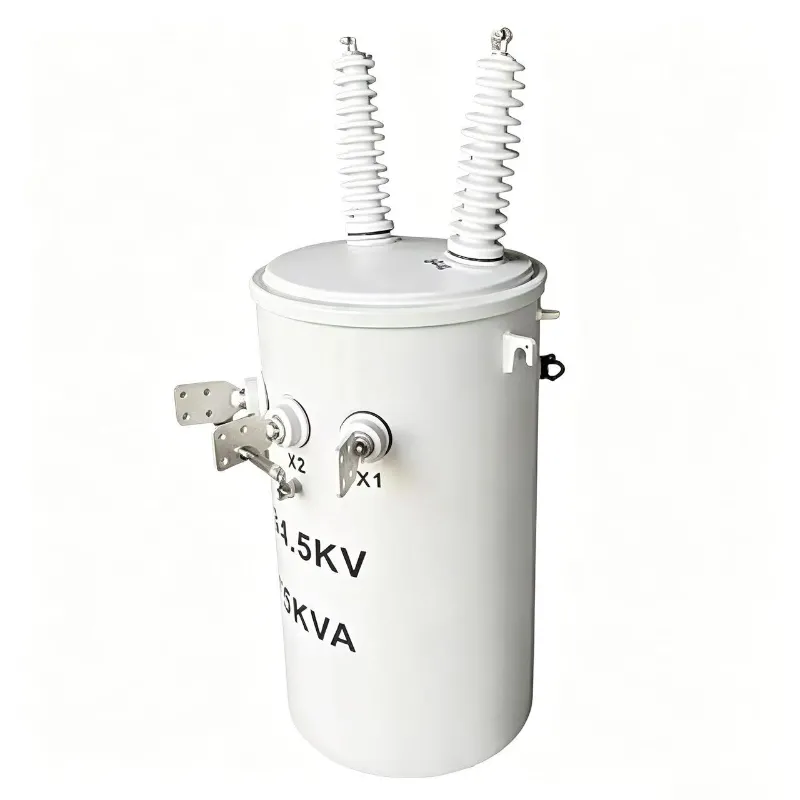

Réservoir ondulé entièrement étanche — Système d’huile sans entretienNotre standardTransformateur monophasé immergé en huileutilise un réservoir en acier à paroi ondulée hermétiquement scellé, respirant thermiquement par déformation élastique des panneaux ondulés plutôt que par une interface huile-air. Cela élimine complètement l’entretien des réservoirs de conservateur, des respirateurs et des échantillons d’huile. La qualité de l’huile des transformateurs est préservée tout au long de la durée de vie de l’unité sans aucun entretien programmé d’huile — ce qui est essentiel pour les unités montées sur poteaux dans les zones rurales reculées où l’entretien est rare.

Noyau en acier silicium CRGO avec lamination à lapet par étapes.Le noyau à branche unique (ou type coque pour les plus grandes capacités) est fabriqué en acier silicium orienté à grain laminé à froid (CRGO), le même matériau que notre gamme de produits triphasés. La construction de joints à lapet en marche à toutes les interfaces de lamination minimise les fuites de flux, réduit les pertes sans charge (magnétisation) et diminue le bruit audible — ce qui est important dans les environnements résidentiels montés sur poteaux où le bourdonnement des transformateurs est une préoccupation communautaire.

Traitement des enroulements par imprégnation sous pression sous vide (VPI)Après l’enroulement, les bobines HV et LV sont imprégnées sous pression sous vide avec un vernis isolant avant l’assemblage du réservoir. Le traitement VPI élimine les micro-vides d’air du système d’isolation en papier cellulose, augmentant la résistance diélectrique, améliorant la résistance à l’humidité et prolongeant la durée de vie dans les environnements tropicaux et à forte humidité où l’infiltration d’humidité est un mécanisme principal d’isolation du vieillissement.

Dispositif de fixation de fil HV breveté (Brevet CNIPA ZL 2020 2 1536485.3)Le dispositif propriétaire de fixation des enroulements haute tension de Redway Electric — accordé par l’Administration nationale de la propriété intellectuelle de Chine — renforce la stabilité mécanique haute tension des bobines-bobine sous les impulsions courantes de défaut. Cela réduit directement le risque de déformation interne des enroulements lors des défaillances du système de distribution, l’une des principales causes de défaillance des transformateurs de champ.

Système de traitement anticorrosion de surfacePréparation de la surface extérieure du réservoir : jache-blastage jusqu’à un niveau de propreté Sa2,5, suivi d’un apprêt anti-corrosion en deux couches (à base d’époxy) et d’une couche de finition en polyuréthane. Tous les fixateurs extérieurs sont en acier inoxydable 304. Ce système de surface offre une protection contre la corrosion fiable pour les installations extérieures montées sur poteaux et sur plaques dans les environnements tropicaux, côtiers et industriels — des lieux où les transformateurs de distribution monophasés sont le plus couramment déployés et où la défaillance accélérée par la corrosion est la plus fréquente.

Remplissage d’huile minérale de grade I IEC 60296Huile minérale de transformateur conforme à la norme IEC 60296, avec une tension de rupture diélectrique de ≥70 kV à la livraison, faible teneur en humidité (≤10 ppm d’eau), et un additif antioxydant inhibé pour une durée de service prolongée de l’huile. Des ports d’échantillonnage d’huile sont installés de standard pour le suivi futur des analyses des gaz dissous (DGA) si nécessaire.

Assurance qualité — Protocole d’essai en usine

TousTransformateur monophasé immergé en huileexpédié par Redway Electric réussit une série de tests de routine obligatoire alignée sur la clause 10 de la norme IEC 60076-1 :

Tests de type disponibles (sur demande) :Élévation de température (IEC 60076-2), impulsion de foudre (IEC 60076-3), résistance aux courts-circuits (IEC 60076-5), niveau sonore (IEC 60076-10). Des tests témoins par un tiers (SGS, Bureau Veritas, TÜV Rheinland) sont disponibles avec un accord préalable.

Certifications et reconnaissance :ISO 9001 · CE (unités destinées à l’UE) · Entreprise nationale de haute technologie (Chine) · PME spécialisée, raffinée, distinctive et innovante de la province du Hebei (Certificat n° SKX202508A2050001) · Brevet CNIPA ZL 2020 2 1536485.3 · 128+ certificats industriels autorisés

OEM et options de personnalisation

Redway Electric accepte les commandes OEM complètes et personnalisées pourTransformateurs monophasés immergés en huileavec des exigences non standard :

Personnalisation électriqueTout rapport de tension dans la capacité de production ; des cotes kVA non standard ; impédance de court-circuit personnalisée pour le fonctionnement en parallèle ; portée de prises HV étendue ; OLTC (commutateur de prises en charge) pour la régulation de la tension sous charge ; enroulement double secondaire (deux sorties LV indépendantes).

Personnalisation mécanique et d’installationMatériel de montage pour poteaux (supports de bras croisés, sangles de suspension, tenons de mise à la terre) pour différentes tailles de poteaux ; un cadre de patinage à montage de coussins ; base de sous-station sur quai ; des boîtes d’étanchéité pour câbles HV et LV XLPE ; Boîtier compact pour installation intérieure ou de type kiosque.

Variantes environnementalesDes versions à haute altitude déclassées (1 000 m–4 500 m) ; des versions extrêmement froides (−40°C ambiant) ; revêtement tropical amélioré ; des variantes à bagues étanches pour les environnements industriels à forte poussière ; classification anti-explosion pour les zones dangereuses de la zone 1/zone 2.

Protection ConfigurationCSP (fusible HV interne + pare-surtensions + disjoncteur en haute tension) ; Découpe du fusible d’expulsion HV ; supports de montage séparés pour les arrêts MOV ; relais Buchholz (variantes conservatrices) ; Indicateur de température d’enroulement.

OEM / Marque blanchePlaque nominative, couleur et documentation personnalisées pour les distributeurs et les clients OEM des entrepreneurs EPC. Minimum typique OEM : 5 unités ; discutez des exigences OEM pour une unité unique avec notre équipe commerciale.

Délais :Catalogue standard 30kVA–315kVA : 10–15 jours ouvrables 400kVA–1 000kVA catalogue standard : 15–25 jours ouvrables Environnement personnalisé / OEM / spécial : 25–45 jours ouvrables

Demander une usine

Expliquez-nous vos exigences de projet et notre équipe d’ingénierie répondra dans les 24 heures avec une proposition technique complète et un prix direct en usine pour votreTransformateur monophasé immergé en huileOrdre.

Incluez dans votre demande la réponse la plus rapide possible :

• KVA nominal requis
• Système de tension primaire (HV) et grille (monophasé ou phase-neutre sur ligne triphasée)
• Tension secondaire (LV) requise
• Fréquence de la grille (50Hz ou 60Hz)
• Type d’installation (monté sur poteau / pad / intérieur)
• Protection CSP requise : Oui / Non
• Norme applicable (IEC / ANSI / norme nationale locale)
• Quantité et destination de livraison
• Conditions environnementales particulières (altitude, température, atmosphère)
