Lancement d'une solution de centre de données vert intelligent de 6 300 kVA

Basée sur des informations approfondies sur les principaux besoins opérationnels des centres de données, cette solution crée un mécanisme complet de réponse à la demande.

En termes de sécurité électrique, il correspond avec précision à la charge totale de 6 300 kVA (environ 4 500 kVA pour les équipements informatiques et 1 800 kVA pour les installations de support telles que le refroidissement, l'éclairage, ainsi que l'exploitation et la maintenance) et permet une alimentation électrique efficace grâce à une répartition raffinée de la charge et à un ajustement dynamique. Il permet une conversion de tension efficace de 35 kV à 0,4 kV, avec une fluctuation de tension strictement contrôlée à ± 5 %. La conception de redondance à double système prend en charge une commutation transparente des pannes et répond à la norme « N+1 » pour garantir un fonctionnement continu de l'entreprise.

En termes d'efficacité énergétique et de fiabilité, la solution adhère à la norme d'efficacité énergétique de premier ordre, avec une optimisation particulière du système de refroidissement et des pertes de conversion d'énergie. Il atteint un temps moyen entre pannes (MTBF) de ≥ 100 000 heures et un temps moyen de réparation (MTTR) de ≤ 30 minutes, permettant un fonctionnement ininterrompu 24h/24 et 7j/7 des activités principales. De plus, la solution réserve 20 % de la capacité électrique et de l'espace de l'armoire pour s'adapter à l'expansion future de l'entreprise et aux mises à niveau des équipements. Il est conforme à plusieurs normes nationales liées à la sécurité électrique, à la protection incendie et à la protection de l'environnement, a obtenu la certification de sécurité de l'information ISO27001 et la certification de centre de données écologique, et est équipé d'un système d'exploitation et de maintenance intelligent pour réaliser une gestion et un contrôle efficaces de l'ensemble du processus.

Adoptant une conception « modulaire, à double redondance et entièrement intelligente », la solution construit un système collaboratif de quatre modules principaux. Il garantit non seulement un fonctionnement redondant indépendant de chaque module, mais réalise également une liaison efficace, améliorant considérablement les performances du système.

1. Système d'alimentation : architecture à double redondance pour consolider les bases d'une alimentation électrique stable

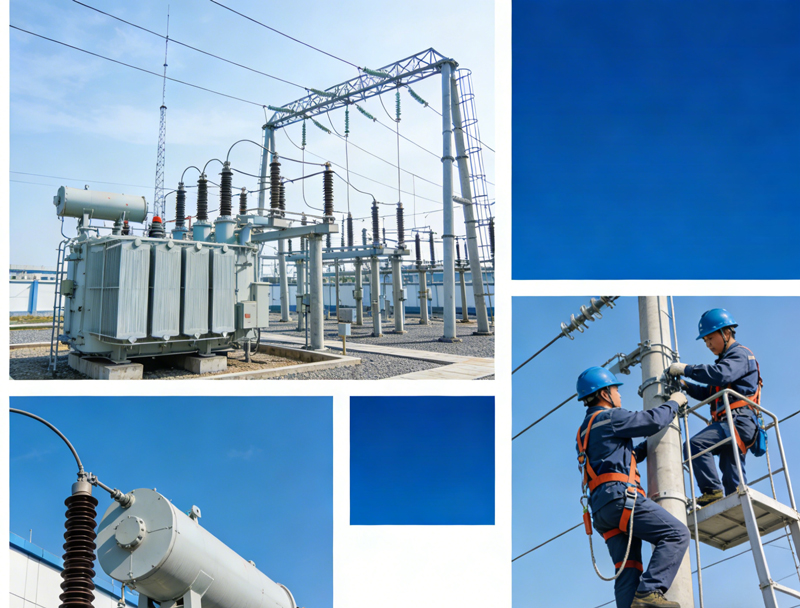

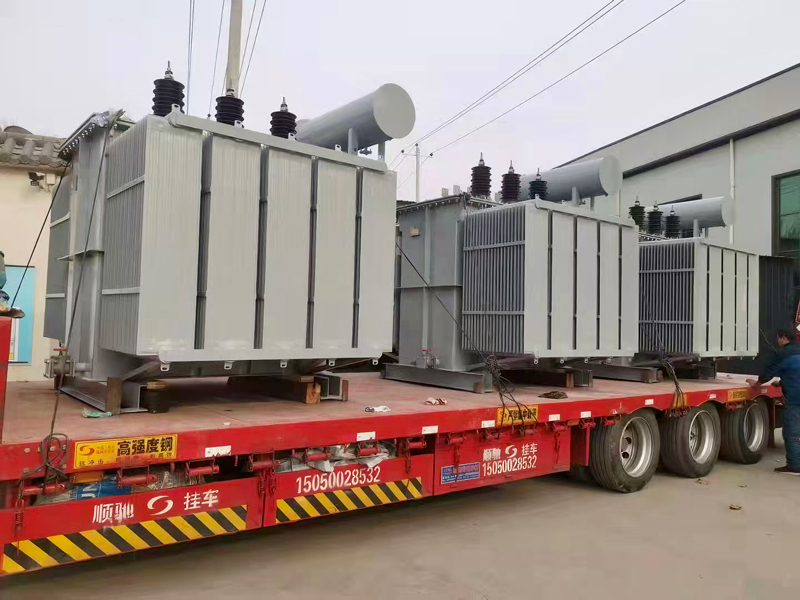

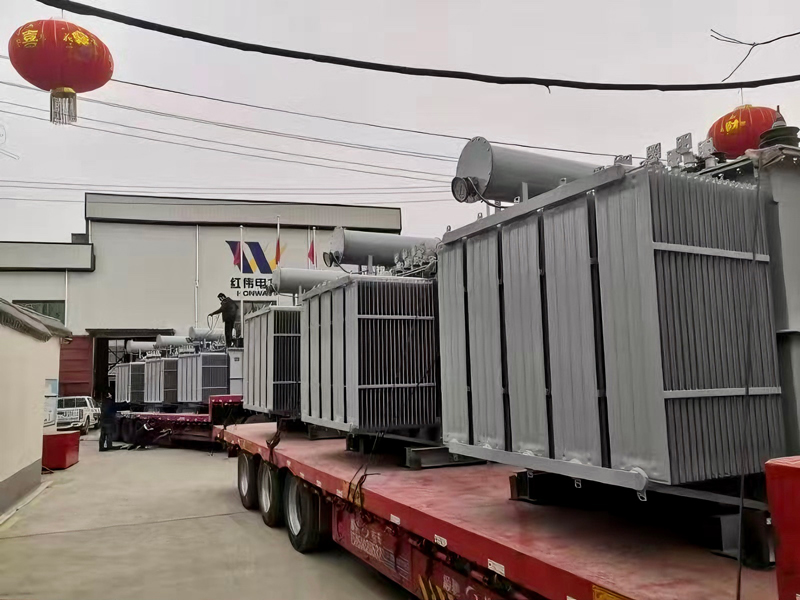

Il adopte une conception d'alimentation indépendante à double circuit de 35 kV, associée à un équipement de commutation à double isolation gazeuse (GIS) et à deux transformateurs principaux. Un seul système peut supporter 100 % de la charge ; en cas de panne de courant principale, le commutateur de transfert automatique haute tension peut passer à l'alimentation de secours en 0,5 seconde pour garantir une alimentation électrique ininterrompue. Deux transformateurs de puissance immergés dans l'huile (ou de type sec) de première classe à efficacité énergétique de 6 300 kVA sont équipés, utilisant une conception à double enroulement pour réaliser un fonctionnement indépendant et une répartition équilibrée de la charge des deux systèmes basse tension. Les équipements intelligents de contrôle de la température et de surveillance en ligne sont également configurés pour fournir une protection en temps réel pour la sécurité des équipements. Le système de distribution d'énergie basse tension adopte une architecture à double bus et la technologie de compensation de puissance réactive SVG garantit que le facteur de puissance est maintenu de manière stable au-dessus de 0,95. La configuration « UPS modulaire + batterie au lithium fer phosphate » atteint un rendement à pleine charge de 96 % et un rendement à charge légère de 92 %, réduisant le volume de la batterie de 50 % et prolongeant la durée de vie à plus de 10 ans. Un système de gestion de batterie (BMS) est également intégré pour réaliser une surveillance précise et une charge équilibrée.

2. Système de refroidissement : un contrôle précis de la température comme support clé pour la conservation de l'énergie verte

Le module de refroidissement adopte de manière innovante une solution de refroidissement hybride composée de « climatiseurs de précision en rangée + refroidissement gratuit », combinée à une technologie d'allée froide fermée. Les climatiseurs en rangée sont déployés à côté des équipements informatiques pour raccourcir la distance de distribution d'air froid, réduisant ainsi les pertes de refroidissement de plus de 30 %. L'allée froide fermée isole complètement l'air chaud et froid pour éviter la recirculation de l'air chaud. Les climatiseurs de précision en rangée de classe 1 240 kW utilisent des ventilateurs EC à haut rendement et des compresseurs à fréquence variable, prenant en charge l'ajustement dynamique de la capacité de refroidissement de 10 % à 100 % pour s'adapter aux changements de charge informatique. Lorsque la température extérieure est ≤ 15 °C, le système passe automatiquement en mode de refroidissement gratuit, introduisant de l'air froid extérieur pour un refroidissement direct via un échangeur thermique à plaques et arrêtant le compresseur, réduisant ainsi la consommation d'énergie de refroidissement de plus de 70 %. Lorsque la température extérieure dépasse 15 °C, il passe automatiquement en mode de refroidissement mécanique pour maintenir un environnement stable dans la salle informatique avec une température de 20 à 24 °C et une humidité de 40 à 60 %.

3. Câblage des armoires : aménagement haute densité équilibrant la normalisation et l'efficacité

Le module de câblage de l'armoire adopte une disposition « micro-module ». Chaque module comprend 16 armoires haute densité 42U, deux climatiseurs en rangée et une allée froide fermée, avec un canal de maintenance de 1,2 mètre réservé entre les modules. Les armoires sont en acier laminé à froid à haute résistance, avec une capacité de charge de ≥ 1 000 kg et une efficacité de ventilation de ≥ 75 % pour les portes perforées avant et arrière afin d'assurer la dissipation de la chaleur. Chaque armoire est équipée de deux unités PDU intelligentes, qui sont connectées à des armoires de distribution d'énergie doubles pour réaliser une alimentation redondante à double alimentation. Le système de câblage adopte une configuration « câblage supérieur + chemin de câbles », avec des câbles d'alimentation et des câbles réseau disposés dans des chemins de câbles séparés pour une isolation physique afin d'éviter les interférences. Des câbles d'alimentation isolés en polyéthylène réticulé YJV ignifuges, des paires torsadées non blindées de catégorie 6 et des fibres optiques monomodes sont sélectionnés pour prendre en charge un taux de transmission de 10 Gbit/s et répondre aux futurs besoins de mise à niveau.

4. Exploitation et maintenance intelligentes : la surveillance Full-Link comme élément central d'une gestion efficace

Centré sur une plate-forme de surveillance unifiée IoT, le module intelligent d'exploitation et de maintenance intègre les données des équipements électriques, des équipements de refroidissement, des appareils d'armoire et des paramètres environnementaux (tels que la température, l'humidité, la détection de fumée et les fuites d'eau) pour réaliser une gestion visuelle « sur une seule carte ». La fréquence de collecte des données est ≤ 1 seconde, prenant en charge l'accès multiterminal via PC et appareils mobiles. Le module d'analyse de la consommation d'énergie met à jour les données PUE toutes les 15 minutes, génère des rapports détaillés sur la consommation d'énergie et des analyses de tendances, identifie avec précision les zones à forte consommation d'énergie et fournit des suggestions d'optimisation. Le système d'alerte précoce en cas de panne prédéfinit les seuils de panne des équipements ; lorsqu'un seuil est déclenché, il active automatiquement des alarmes à plusieurs niveaux telles que des alarmes sonores et lumineuses, des notifications SMS et des poussées d'application, localise avec précision l'emplacement et la cause du défaut et prend en charge le traitement de liaison intelligent (par exemple, ajustant automatiquement la vitesse du ventilateur du climatiseur lorsque la température régionale augmente et activant automatiquement les modules de commutation ATS et de redondance UPS en cas de panne de courant).

Pour atteindre l'objectif d'efficacité énergétique de premier ordre de PUE ≤ 1,25, la solution construit un système d'économie d'énergie complet en trois dimensions :

Niveau d'équipement :Sélectionne divers équipements d'efficacité énergétique de première classe, réduisant la consommation d'énergie globale de 20 à 30 % ;

Niveau système :Exploite en profondeur le potentiel du refroidissement gratuit, réduisant le temps de fonctionnement du refroidissement mécanique de plus de 6 000 heures par an et améliorant l'efficacité de l'utilisation de l'énergie ;

Niveau de gestion :Réalise un ajustement dynamique de la charge via la plate-forme intelligente, établit un système d'évaluation de la consommation d'énergie et favorise en permanence la mise en œuvre de mesures d'économie d'énergie.

La solution formule un plan scientifique de mise en œuvre du projet en cinq phases, allant de la confirmation de la demande à l'acceptation finale et à la formation, pour garantir un avancement efficace du projet. En termes de service après-vente, il fournit une maintenance sur site gratuite d'un an et une assurance qualité pour les équipements de base, établit un système de gestion des équipements du cycle de vie complet et propose des suggestions régulières d'inspection et de mise à niveau. Ces mesures garantissent que le centre de données répond à long terme aux exigences d'efficacité énergétique de premier ordre et s'adapte au développement à long terme de l'entreprise.

Le lancement de cette solution de centre de données vert et intelligent de 6 300 kVA est une réalisation importante de l'accumulation technique et de l'innovation de notre entreprise dans le domaine des centres de données. À l'avenir, nous continuerons de nous concentrer sur les besoins de l'industrie, d'approfondir la R&D et de lancer des solutions plus efficaces, plus fiables et plus vertes pour donner une forte impulsion au développement de haute qualité de l'économie numérique.
